Systemy wizyjne serii In-Sight 7000 Gen.1

Produkt został wycofany z oferty!!!

Jego następcą jest InSight 7000 Gen. 2,

-Niezależny system wizyjny
-Elastyczne konfigurowalny – wymienne wbudowane oświetlenie i opcje soczewek
-Funkcja autofokusa i szybkie przechwytywanie obrazu
-Niezrównanie łatwy w obsłudze
-Potężna biblioteka narzędziowa wizyjnych Cognex

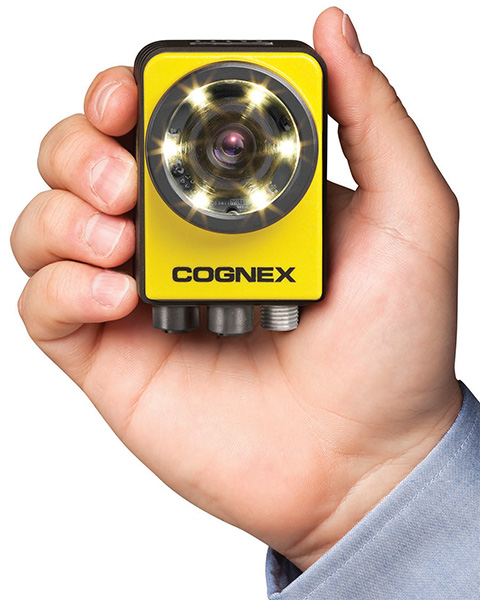

Wielokrotnie nagradzany system wizyjny In-Sight® 7000 znajduje zastosowanie w  wielu aplikacji jakie możesz znaleźć w przemyśle. To zintegrowana w jednej obudowie kamera inteligentna wyposażona w autofokus, umożliwiająca szybkie przechwytywanie obrazu, zintegrowane oświetlenie oraz bogaty zestaw narzędzi wizyjnych.  Dodatkowo istnieje możliwość bezpośredniego zasilenia i sterowania zewnętrznym oświetlaczem a wszystko przy w kompaktowej przemysłowej obudowie z IP67 o wymiarach 75mm x 55mm x 47mm.

Elastyczne oświetlenie



Konstrukcja systemu wizyjnego umożliwia wymianę wbudowanego oświetlacza na jeden z dostępnych kolorów( czerwony, niebieski, zielony i biały). Oprócz tego dostępne jest oddzielne gniazdo umożliwiające podłączenie i sterowanie zewnętrznym oświetlaczem

Dwa warianty stosowanej optyki



Wersja z autofokusem umożliwia w prosty sposób ustawienie ostrości w sytuacjach gdy system ma kontrolować referencje o różnych wysokościach oraz gry kamera umieszczona jest w trudno dostępnych miejscach. Zamiast modułu autofokusa  istnieje możliwość montażu standardowego obiektywu z mocowaniem C.

Szybkie przechwytywanie obrazu

Urządzenia In-Sight® 7000 pozwalają na szybką akwizycję obrazu z prędkością ponad 100 klatek na sekundę. Taka szybkość pozwala na 100%-tową kontrolę produktów na najszybszych liniach produkcyjnych.

Uwagi:
1) Systemy wizyjne In-Sight 7000 wyposażono w 1 dedykowane wejście wyzwalające, 3 wejścia dużej prędkości i 4 wyjścia dużej prędkości.
2) Ocena prędkości w porównaniu z modelem In-Sight Micro 1020; nie obejmuje prędkości rejestracji obrazu.
3) Prędkość rejestracji opiera się na minimalnej ekspozycji i rejestracji pełnego obrazu klatki.
4) Obsługiwane narzędzia:

   Podstawowy zestaw narzędzi obejmuje narzędzia do rozpoznawania jaskrawości, kontrastu, wzorca, krawędzi, geometrii od punktu do punktu, odległości, kąta, wykresu i
obszaru szarości.

  Standardowy zestaw narzędzi obejmuje narzędzia do rozpoznawania obszaru szarości, krzywej i linii, narzędzia do histogramu i geometrii i filtry obrazu, dopasowanie wzorca
oraz standardową kalibrację.

  Rozszerzony zestaw narzędzi obejmuje kalibrację nieliniową, suwmiarkę, wykrywanie wad i narzędzia InspectEdge.

  Zestaw narzędzi do identyfikacji obejmuje: Odczyt i weryfikację kodów kreskowych 1-D/2-D, odczyt i weryfikację tekstu (OCR/OCV) oraz filtry obrazu.

  Zestaw narzędzi do zastosowań związanych z kolorem obejmuje narzędzia Match Color (identyfikacja koloru), ExtractColor, histogram koloru, filtry przekształcające kolor na
skalę szarości oraz filtr dystansowy przekształcający kolor na skalę szarości.
Wyjątek: Model In-Sight 7010C jest wyposażony wyłącznie w narzędzie do identyfikacji koloru.

  Zawiera PatMax, opatentowaną technologię firmy Cognex do dopasowywania wzorców geometrycznych. Narzędzie PatMax jest niezbędne w przypadku elastycznego
narzędzia do wykrywania wad.

  Narzędzia do aplikacji OCR.

Karta katalogowa In-Sight 7000 EN
