Liquid Lens – płynna soczewka Cognex

Technologia płynnych soczewek

Moduł ciekłokrystaliczny jest elektronicznie sterowanym, zmiennym systemem ostrości.

Cognex jako pierwszy wprowadził technologię ciekłego obiektywu w zarówno ręcznych jak i stacjonarnych czytnikach kodów.

Cyfrowy obiektyw używa dwóch cieczy o gęstości oleju jako izolatora i wody jako przewodnika.

Odchylenie napięcia prowadzi do zmiany krzywizny interfejsu ciecz-ciecz, co z kolei prowadzi do zmiany ogniskowej zainstalowanej soczewki optycznej.

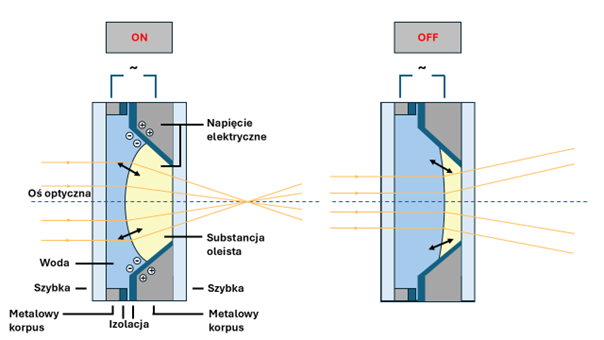

Powyższy schemat pokazuje, jak zbudowana jest płynna soczewka.

Kluczowymi zaletami ciekłego obiektywu są jego wytrzymałość (bez ruchomych części), szybkie czasy reakcji, dobra jakość optyczna, małe zużycie energii i rozmiar.

Cyfrowy obiektyw może uprościć instalację, konfigurację i obsługę, eliminując potrzebę otwarcia czytnika i ręcznego ustawiania soczewki. W porównaniu z innymi mechanizmami autofokusa, ciekły obiektyw ma bardzo krótkie czasy reakcji i nie ma ograniczeń w ilości cykli swojej pracy. Jest idealny do zastosowań ze zmiennymi odległościami odczytu, które zmieniają się z części na część lub podczas zmiany referencji. Dodatkowym atutem dla działów UR jest bezproblemowy „backup” czytnika na nowy, bez potrzeby ustawiania parametrów ostrości.

Poniższa tabela przedstawia opcje optyki w czytnikach DataMan.



Series Installed Lens Lens Options
DataMan 8000 Liquid Lens Liquid Lens, S-Mount
DataMan 500 Choose from options Liquid Lens, C-/CS-Mount
DataMan 300 Choose from options Liquid Lens, S-Mount, C-Mount
DataMan 260 Three-position adjustable,
S-Mount, Liquid Lens
Liquid Lens, large aperture S-Mount,
C-Mount
DataMan 150 Three-position adjustable,
S-Mount, Liquid Lens
Liquid Lens, large aperture S-Mount,
C-Mount
