High Speed Steerable Mirror

Zastosowanie sterowalnego lustra rozszerza pole widzenia zarówno w pionie, jak i w poziomie, dając czytnikom kodów kreskowych 3MP i 5MP rozdzielczość większą niż w przypadku sensora 50MP. W połączeniu z najnowszą technologią płynnych soczewek, system ten może dynamicznie zmieniać zarówno pole widzenia, jak i głębię ostrości. Pojedynczy system DataMan może być teraz używany do skanowania palet, agregacji i innych zastosowań wielkopowierzchniowych, które wcześniej wymagały wysokiej rozdzielczości wizji lub wielu czujników zamontowanych na stałe.

Lustro sterujące fabrycznie montowane jest na przedniej części DataMan 470. Urządzenie jest konfigurowane za pomocą wbudowanego internetowego kreatora konfiguracji, który pozwala operatorom wdrożyć aplikację w ciągu około pięciu minut. Użytkownik po prostu wprowadza specyfikacje aplikacji, a kreator automatycznie oblicza optymalny wzorzec skanowania, zapewniając najwyższą szybkość odczytu w najkrótszym czasie cyklu.

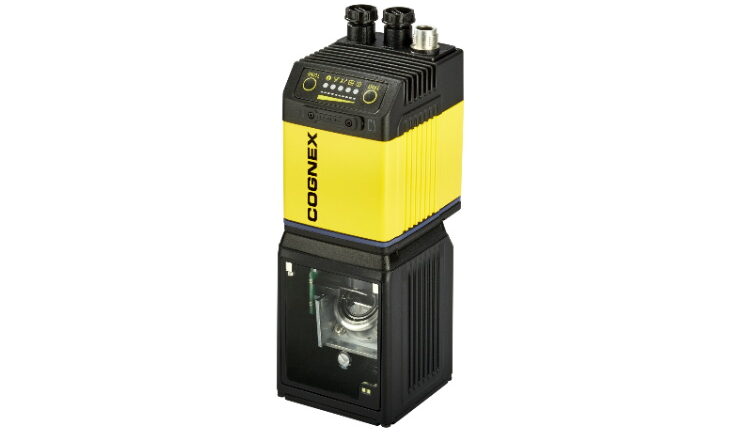

High Speed Steerable Mirror (HSSM) dołączone do czytnika kodów 1D/2D DataMan® 470 zapewnia wydajne, ekonomiczne rozwiązanie w przypadku aplikacji o dużym polu widzenia. Wykonywanie operacji takich jak skanowanie palet, bądź dużych powierzchni wymaga co najmniej dwóch inteligentnych kamer w celu skutecznego odczytu kodów. Technologia HSSM gwarantuje większy zasięg oraz niezawodność w kompaktowej obudowie.

Idealne rozwiązanie aplikacji o dużym polu widzenia

Wysoka dokładność HSSM przekształca czytniki kodów 3 MP i 5 MP w wydajne rozwiązanie o rozdzielczości większej niż 50 MP. To sprawia, że jest to rozwiązanie idealne do aplikacji wymagających dużego pola widzenia, które często charakteryzują się krótkimi odległościami roboczymi i dużą zmiennością.

Szybka i łatwa konfiguracja

HSSM jest wyposażony we wbudowany kreator konfiguracji oparty na przeglądarce internetowej, który umożliwia operatorom wdrożenie aplikacji w ciągu 5 minut lub mniej. Użytkownik po prostu wprowadza specyfikację aplikacji, a kreator automatycznie oblicza wzorzec optymalnego skanowania. Dzięki temu, otrzymuje się najwyższe wskaźniki odczytu w najkrótszym czasie cyklu. Wbudowany celownik laserowy kieruje początkowym montażem  i dynamicznie podąża za sterowanym polem widzenia, aby zapewnić informacje zwrotne na temat wzorca skanowania urządzenia w czasie rzeczywistym.

Specyfikacja

DataMan 474

DataMan 475

Algorytmy i technologie

1DMax®, 2DMax®, Hotbars®, PowerGrid®

Właściwości przetwornika obrazu

przekątna 8,9 mm; 3,45 μm piksele kwadratowe

przekątna 11,1 mm; 3,45 μm
piksele kwadratowe
Rozdzielczość przetwornika obrazu

2048 x 1536

2448 x 2048

Prędkość migawki

Min. ekspozycja: 15 μs Max. ekspozycja: 1000 μs przy oświetleniu wewnętrznym/10000 μs przy oświetleniu zewnętrznym

Maksymalna akwizycja

Do 55 Hz

Do 37 Hz

Opcje obiektywu

Płynna soczewka 16 mm, 24 mm, 35 mm

Płynna soczewka 24mm, 35mm

Przyciski wyzwalania i strojenia

Tak; Szybka konfiguracja;
Inteligentne strojenie

Celownik laserowy

W zestawie

Wejścia dyskretne

2 stałe + (*) optoizolowane

Wyjścia dyskretne

2 stałe + (*) optoizolowane

*Inne punkty we/wy

2 konfigurowalne przez użytkownika

Wyjścia statusu

Sygnał dźwiękowy, 5 wielofunkcyjnych diod LED, 10 diod LED, wskaźnik kątowy (360 stopni)

Oświetlenie

Różne sterowalne opcje oświetlenia zewnętrznego

Komunikacja

Ethernet i szeregowa

Protokoły

RS-232, TCP/IP, PROFINET, EtherNet/IP(TM), SLMP, Modbus TCP, NTP, SFTP, FTP, MRS

Obsługa skryptów Java dla niestandardowych protokołów

Moc

24 VDC ±10%

Pobór mocy

24 VDC ±10%, maksymalnie 1,5 A

Dostarczane przez LPS lub NEC wyłącznie 2 klasy

Waga

718 g

Wymiary

L: 184.8 mm, W: 67.7 mm, H: 77.1 mm

Temperatura pracy

0–57 °C (32–134.6 °F)1

Temperatura przechowywania

-20–80 °C (-4–176 °F)

Dopuszczalna wilgotność

< 95% bez kondensacji

Izolacja

IP67 z przewodami

Kąt ugięcia

Od -40 stopni do +40 stopni

Certyfikat RoHS

Tak

Zezwolenia (CE, UL, FCC)

Tak
