Inteligentna kamera liniowa In-Sight 9902L

Inteligentna kamera liniowa In-Sight 9902L 2K to niezależny system wizyjny o wysokiej rozdzielczości, idealny do szczegółowych inspekcji dużych, cylindrycznych lub ciągle poruszających się obiektów. In-Sight 9902L pozwala na uzyskanie do 16 000 linii po 2000 pikseli na linię, co w rezultacie daje nam obraz o rozdzielczości 32 Mpx, który można wykorzystać do wykrycia nawet najmniejszych cech i wad. Każda linia  uzyskiwana jest przy prędkości skanowania 67 000 linii na sekundę, co pozwala nadążyć za najszybszymi liniami produkcyjnymi. Kamera liniowa do zarejestrowania obrazu wymaga widoczności jedynie niewielkiej części docelowej , co czyni go idealnym wyborem dla instalacji gdzie mamy ograniczoną widoczność kontrolowanego obiektu.

Jedyny dostępna na rynku inteligentna kamera liniowa

In-Sight 9902L jest jedyną dostępnym na rynku przemysłową kamerą inteligentną, który przetwarza obrazy bezpośrednio w kamerze. Przetwarzanie na pokładzie eliminuje niedogodności związane z instalowaniem oddzielnego kontrolera. Ponadto obudowa o stopniu ochrony IP67 chroni system przed płynami i kurzem bez potrzeby stosowania zewnętrznej obudowy.

Inspekcja długich, cylindrycznych i będących w ciągłym ruchu obiektów

Kamery liniowe to idealny wybór do kontroli dużych lub cylindrycznych obiektów na szybko poruszających się liniach produkcyjnych. Istnieje wiele aplikacji do skanowania liniowego, z których najczęstsze to:

  • Przedmioty cylindryczne, takie jak filtry samochodowe i akumulatory, w których istnieje możliwość zeskanowania 100% powierzchni obracającego się produktu
  • Kontrola etykiet na zakrzywionych powierzchniach, takich jak puszki  lub butelki, które można „rozwinąć” w formę płaskiego obrazu
  • Duże obiekty, takie jak ogniwa słoneczne i panele drzwi samochodu, które można obrazować i sprawdzać jako całość po zeskanowaniu

In-Sight 9902L - aplikacja 1In-Sight 9902L - aplikacja 2

Szybka akwizycja obrazów wysokiej rozdzielczości

Inteligentna kamera liniowa In-Sight 9902L pozwala na niesamowicie szybką prędkość skanowania 67 kHz, zbierając każdą linię w czasie poniżej 15 mikrosekundy. Kamera przechwytuje w każdej linii 2000 pikseli i dostarcza obrazy o rozdzielczości 32 MP (16 000 linii), które umożliwiają narzędziom wizyjnym wykonywanie bardzo szczegółowych inspekcji.

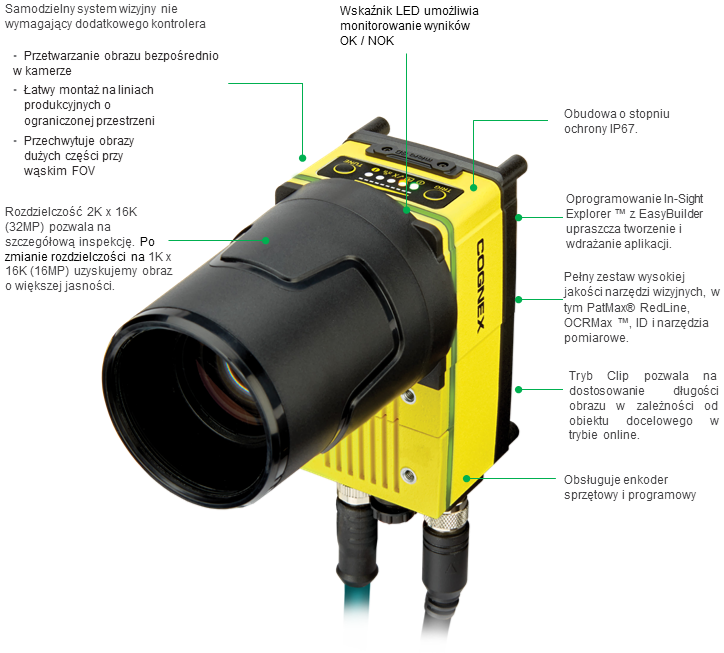

Inteligentna kamera liniowa In-Sight 9902L - opis

Łatwa integracja z infrastrukturą systemu

Podobnie jak wszystkie systemy wizyjne In-Sight, inteligentna kamera liniowa In-Sight 9902L wykorzystuje oprogramowanie In-Sight Explorer z EasyBuilder® do konfigurowania i monitorowania inspekcji wizyjnej. Intuicyjny interfejs prowadzi operatorów przez proces programowania krok po kroku, umożliwiając zarówno początkującym, jak i doświadczonym użytkownikom szybkie i łatwe konfigurowanie aplikacji wizyjnych.
Bardziej zaawansowani użytkownicy mogą skorzystać z programowania w  arkuszu kalkulacyjnym, aby uzyskać pełną kontrolę dzięki bezpośredniemu dostępowi do narzędzi wizyjnych i opcji komunikacji. Dostęp do arkusza kalkulacyjnego zapewnia nie tylko elastyczność programowania, ale także zapewnia, że będziesz w stanie rozwiązać niemal każdą aplikację wizyjną.

Inteligentna kamera liniowa In-Sight 9902L - easybuilder

Inteligentna kamera liniowa In-Sight 9902L - spreadsheet

Specyfikacja IS9902L
Sensor Monochromatyczny
Pamięć -Programy 7.2 GB nieulotna pamięć flasch
Pamięć – Przetwarzanie obrazu 512 MB SDRAM
Dodatkowa pamięć karta SD 8 GB, dysk sieciowy dostępny przez FTP
Typ sensora CMOS, global shutter
Rozdzielczość (piksele) 2048 x 1; 2048 x 16384 (do 16384 linii) konfigurowalne programowo lub 1024 x 1; 1024 x 16384 (do 16384 linii) konfigurowalne programowo
Prędkość rejestrowania linii 66 K linii na sekundę
Typ mocowania obiektywu C-mount
Diody sygnalizacyjne Status karty SD, LED OK/NOK widoczny z każdfej strony,  LED status sieci,  LED sygnalizacja błędu
Wgudowane we/wy 1 dedykowane wyzwolenie, 1 wejście, 2 wyjścia
Wejście enkoderowe 2 linie enkodera inkrementalnego
Poziom napięcia we enkodera 5–24 VDC
Zasilanie 24 VDC
Przemysłowe złącza M12 Zasilanie + we/wy,  Ethernet; Sterowanie zewnętrznym oświetlaczem  (N/A)
Stopień ochrony IP67 po zamontowaniu osłony obiektywu
Komunikacja sieciowa 1G (1000)/100/10 Mbps
Protokoły przemysłowe OPC UA, EtherNet/IP profilem Add-On Rockwella, PROFINET klasy B, iQSS, Modbus TCP, SLMP/SLMP Scanner,
IEEE 1588 (CIP Sync)
Obsługa IEEE 1588 Rozdzielczość znacznika czasu: 8 ns; Dokładność synchronizacji przez transparentny zegar: 5 ns
Obsługa profilu Rockwell Add-on dostępna
Narzędzia wizyjne Pełny zestaw narzędzi wizyjnych z PatMax. Opcjonalnie PatMax RedLine
