Czytniki kodów DataMan 470

Czytniki kodów kreskowych klasy premium do najbardziej wymagających aplikacji

Czytniki kodów DataMan 470 z łatwością rozwiązują złożone, wymagające aplikacje produkcyjne i logistyczne. Wielordzeniowa moc przetwarzania DataMan 470, nowa technologia obrazowania HDR +, matryca  wysokiej rozdzielczości, zaawansowane algorytmy i prosta konfiguracja zapewniają maksymalny zasięg, szybkość i łatwość użytkowania.

DataMan 470 wyróżnia się w czytaniu szerokiej gamy kodów, w tym:

  • Trudne kody 1D, 2D i oraz znakowane bezpośrednio (DPM)
  • Multikodowanie 1D i 2D
  • Małe kody Data Matrix
  • Poważnie uszkodzone kody 1D

Szybka, potężna wydajność rozwiązuje trudne aplikacje

Czytniki kodów DataMan 470 ma siedem rdzeni przetwarzających, dzięki czemu może uruchamiać wiele algorytmów i procesów równolegle z dużą prędkością. Odczytuje trudne kody 1D i 2D w różnych lokalizacjach, a także wiele mieszanych symboli jednocześnie, zachowując najwyższe prędkości dekodowania.

Nowa technologia obrazowania do zaawansowanego tworzenia obrazów

W obrazowaniu High Dynamic Range (HDR) zastosowano najnowszą technologię matrycy CMOS, która jest 16 razy bardziej szczegółowa niż w przypadku tradycyjnych czujników HDR wykorzystuje dodatkowe  dane obrazu, aby globalnie poprawić jakość obrazu i kontrast.



HDR + to zaawansowany, opatentowany algorytm, który wykracza poza granice technologii HDR poprzez dalsze zwiększenie zlokalizowanego kontrastu zmienia się automatycznie.  Pozwala to uzyskać bardziej jednolity obraz w jednym akwizycji, umożliwiając większą głębię ostrości, większe prędkości linii i lepszą obsługę trudnych kodów.



Technologia HDR + umożliwia DataMan 470 odczytanie większego zakresu kodów niż jest to możliwe w przypadku konwencjonalnych lub innych technologii HDR.

Większa głębia ostrości

HDR + zmniejsza prześwietlenie i niedoświetlenie, zapewniając większa głębia ostrości, poza technologią HDR oraz konwencjonalne czujniki obrazowania.

Szybsze prędkości linii

HDR + znacznie skraca czas ekspozycji, zwiększając możliwości prędkości linii o ponad 80%.

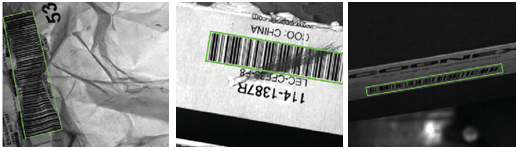

Ulepszona obsługa kodu

HDR + umożliwia DataMan 470 dostosowanie zakresów kontrastu do odczytu trudnych kodów z różnymi tłami, których nie można odczytać za pomocą konwencjonalnej technologii

99,9% prędkości odczytu dla uzyskania maksymalnej  przepustowości i identyfikowalności

Czytniki kodów DataMan 470 jest zoptymalizowany dzięki opatentowanym technologiom i zaawansowanym algorytmom, zapewnia wysoką szybkość odczytu symboli 1D i 2D, niezależnie od wielkości, jakości, metody drukowania lub powierzchni.

Zaawansowany algorytm 1DMax

1DMax®   to algorytm odczytu kodów 1-D zoptymalizowany z myślą o odczycie kodu kreskowego w dowolnym kierunku z wyjątkowo dużą różnorodnością obrazów o różnym kontraście, zamazanych lub uszkodzonych, a także o różnej rozdzielczości, z uszkodzonymi strefami ciszy oraz odkształceniami perspektywy

Zaawansowany algorytm 2DMax

Algorytm odczytu kodów     data matrix 2DMax® 2-D zapewnia niezawodny odczyt kodu 2-D niezależnie od jakości kodu, metody druku czy rodzaju powierzchni



Technologia analizy obrazu Hotbars

W połączeniu z algorytmem 1DMax, Hotbars® lokalizuje i odczytuje kody kreskowe 1-D z prędkością aż do 10x większą niż typowy czytnik, nawet w przypadku większych zakłóceń, dużej ilości światła odbitego, zmniejszonej strefy ciszy, ograniczonego kontrastu i uszkodzeń.



PowerGrid Technology

PowerGrid® szybko lokalizuje  kody 2-D, nawet gdy wykazują znaczne uszkodzenia lub w ogóle nie mają wzoru lokalizującego albo synchronizującego, bądź strefy ciszy.





Modułowa konstrukcja zapewnia maksymalną elastyczność

Innowacyjna konstrukcja DataMan 470 z modułowym oświetleniem, soczewkami i opcjami komunikacji dostosowuje się do rozwiązania dowolnej aplikacji do odczytu kodów kreskowych.



Model Odczytuje
L* Kody kreskowe w stałym położeniu 1-D
QL* Kody wielokierunkowe 1-D
Q Kody 1-D i 2-D do szybkiego odczytu
X* Problematyczne kody 1-D i 2-D także kody DPM

*Dostępna opcja synchronizacji z wieloma czytnikami

Informacje zwrotne

Czytniki kodów DataMan 470 obsługuje Gigabitowy Ethernet, zapewnia podgląd obrazu  w pełnej rozdzielczości oraz diagnozę  nieprzeczytanego kodu. Technologia monitorowania w czasie rzeczywistym (RTM) Cognex zapewnia informacje zwrotne o wydajności podłączonych do sieci stacjonarnych czytników kodów, takich jak śledzenie braku odczytu, pomiar jakości kodu.

Synchronizacja wielu czytników

DataMan 470 Umożliwia synchronizację wielu czytników w celu zwiększenia pola widzenia lub skanowania wielu stron. Główny czytnik zbiera dane z dodatkowych czytników i przekazuje ogólny wynik do układu sterowania.

Łatwa konfiguracja i obsługa

Pomoc aplikacyjna  ze wskazówkami wizualnymi

Asystenci aplikacji zapewniają podstawowe i zaawansowane wizualne wskazówki dotyczące aplikacji, co pozwala na szybką i niezawodną optymalizację złożonych parametrów prostych i trudnych aplikacji. Inteligentne strojenie automatycznie dostosowuje oświetlenie, wysokość i inne zmienne warunki dla kodów na różnych częściach i powierzchniach.

Większy zasięg widzenia z mniejszą liczbą czytelników

Wysokiej rozdzielczości 3,1 megapikselowa matryca  DataMan 470 zapewnia większe pole widzenia i głębię ostrości  niż inne czytniki. Odczytuje duże i małe kody pod różnymi kątami, w tym kody 2D DPM o wysokiej gęstości.

Wyższa rozdzielczość DataMan 470 zapewnia większe pole widzenia w celu łatwego odczytu wielu kodów i mieszanych symboli.

Zwiększona czułość i zredukowane szumy

Nowa 12-bitowa matryca CMOS zapewnia większy zakres dynamiki niż konwencjonalne czujniki. Dzięki zwiększonej czułości i zmniejszonemu szumowi DataMan 470 może rejestrować wyraźniejsze obrazy, które są 16-krotnie bardziej szczegółowe.

Zdjęcie zrobione tradycyjną 8-bitową matrycą

Zdjęcie zrobione 12-bitowym czujnikiem DataMan 470

Czytniki kodów DataMan 470 – zasięg

Pojedynczy czytnik kodów kreskowych DataMan 470 zapewnia  szerokie pole widzenia i odległości odczytu dzięki technologii soczewek płynnych (autofocus).

Technologia Xpand

Dostępna jest technologia Xpand™pozwalająca na zwiększenie pokrycia pola widzenia przy użyciu jednego czytnika kodów o ponad 50%.

Specyfikacja  Serii DataMan 470
DataMan 474 DataMan 475
Algorytmy i technologie 1DMax, 2DMax, Hotbars, PowerGrid
Rozmiar matrycy 1/1.8″ CMOS 2/3″ CMOS
Właściwości matrycy Przekątna  8.9 mm; 3.45 µm pikseli Przekątna 11.1 mm; 3.45 µm
Rozdzielćzość obrazu 2048 x 1536 2448 x 2048
Czas otwarcia migawki Min. ekspozycja: 15 µs
Max. Ekspozycja: 1000 µs z wbudowanym oświetlaczem /10000 µs z zewnętrznym oświetlaczem
Max  akwizycja Do 80 Hz Do 55 Hz
Obiektywy Liquid lens 10 mm, 16 mm, 24 mm; C-mount 12 mm, 16 mm, 25 mm, 35 mm, 40 mm
Przyciski wyzwalania i regulacji Tak ;Inteligentna konfiguracja Quick Setup
Celownik Opcjonalny
Wejścia cyfrowe 2 izolowane optycznie
Wyjścia cyfrowe 2 izolowane optycznie
*Other I/O Points 2 user-configurable
Wyjścia stanu Brzęczyk, 5 diod  LED, 10 słupków LED , wskażnik 360°
Oświetlenie Modułowe, wymienne oświetlenie:  diody LED wysokiej mocy (czerwone,  niebieskie, podczerwone) zintegrowane świetało o dużej mocy (HPIL) oraz (HPIT), różne opcje oświetlenia zewnętrznego Modułowe, wymienne oświetlenie:  diody LED wysokiej mocy (czerwone, niebieskie, podczerwone) zintegrowane świetało o dużej mocy  (HPIT), różne opcje oświetlenia zewnętrznego
Komunikacja Ethernet, Rs-232
Protokoły RS-232, TCP/IP, PROFINET, EtherNet/IP(TM), SLMP, Modbus TCP, NTP, SFTP, FTP, MRS
Obsługa  JavaScript
Moc 24 VDC ±10%
Pobór mocy 24 VDC ±10%, 1.5 A maximum (HPIL/HPIT1)
24 VDC, 250 mA maximum (czytnik )
Waga 373 g
Wymiary 126.8 mm  x 60.5 mm  x 77.1 mm
Temperatura pracy 0–57 °C (32–134.6 °F)²
Temperatura przechowywania -20–80 °C (-4–176 °F)
Wilgotność pracy i przechowywania < 95% bez kondensacji
Ochrona IP67 z dołączonymi kablami i odpowiednią osłoną obiektywu
RoHS Certyfikat Tak
Certyfikaty  (CE, UL, FCC) Tak

1 HPIL denotes one of the DM360-HPIL-RE, DM360-HPIL-RE-P, DMLT-HPIL-RE or DMLT-HPIL-RE-P accessories. HPIT denotes one of the DMLT-HPIT-RE-W, DMLT-HPIT-RE-S, DMLT-HPIT-RE-N, DMLT-HPIT-WHI-W, DMLT-HPIT-WHI-S, DMLT-HPIT-WHI-N accessories.
² In situations where the operating temperature exceeds 40 °C, an external heat sink is required.
