Czytniki kodów serii DataMan 150/260

Stacjonarne czytniki kodów serii DataMan 150/260 zapewniają niespotykaną dotąd wydajność, elastyczność oraz łatwość użytkowania, dla odczytu kodów kreskowych oraz data matrix, bez względu na ich sposób znakowania (etykieta, DPM).



Czytniki kodów serii DataMan 150/260 Czytniki kodów serii DataMan 150/260



Najwyższe poziomy odczytu

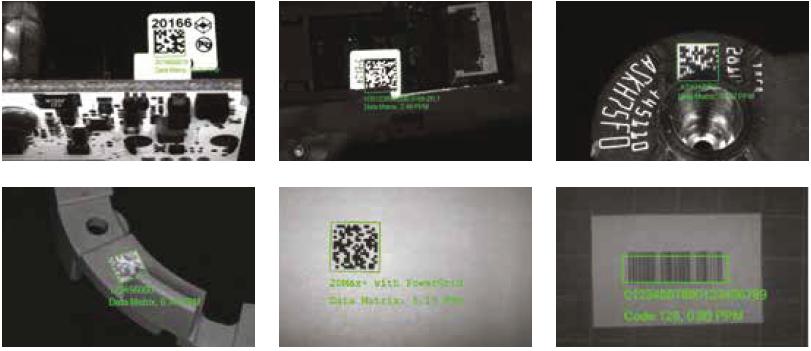

Czytniki kodów serii DataMan 150/260 uzyskują najwyższe poziomy odczytu kodów, dzięki nowej szybkiej platformie, korzystającej z najnowszych algorytmów dekodujących. Algorytm 1DMax® z Hotbars II™ umożliwia odczyt uszkodzonych i źle nadrukowanych kodów kreskowych 1-D, posiadających rozdzielczość 0.8 piksela na moduł (PPM). Algorytm 2DMax® zapewnia stabilny odczyt kodów 2-D, bez względu na ich jakość, sposób znakowania oraz powierzchnię nadruku. Dodatkowo, dzięki opatentowanej technologii PowerGrid, czytniki umożliwiają ich lokalizację i odczyt , nawet w przypadku uszkodzenia lokalizatora “L” oraz strefy ciszy.

Prostszy montaż w ciasnych miejscach

Czytniki kodów serii DataMan 150/260 oferują konfiguracje proste lub kątowe, które zmieszczą się nawet w najciaśniejszej przestrzeni. Konfiguracje z montażem prostym lub pod kątem 90 stopni eliminują konieczność przeróbek sprzętowych oraz skomplikowanego okablowania i ścieżek optycznych wraz ze zwierciadłami.

Redukcja czasu instalacji oraz kosztów eksploatacji

Modularne oświetlenie oraz optyka umożliwiają łatwą wymianę obiektywów oraz oświetlaczy, w  czytnikach kodów serii DataMan 150/260. To nie tylko skraca czas instalacji, ale chroni również inwestycję w czytnik, ułatwiając optymalizację wydajności dla każdej, nowej aplikacji i przyszłych zmian technologicznych. Na przykład, jeżeli struktura powierzchni produktu lub tła wymaga użycia oświetlacza o innej długości fali (koloru), w celu uzyskania lepszej jakości obrazu, wystarczy wymienić wbudowany oświetlacz na inny model, zamiast kupować nowy czytnik. Podobnie, jeśli czytnik musi zostać oddalony od obiektu, wystarczy wymienić wbudowany obiektyw 6.2mm, na wersję 16mm. Dodatkowo istnieje możliwość zainstalowania płynnej soczewki 6.2mm lub 16mm, w celu uzyskania opcji autofokusa.

Możliwość montażu obiektywu z mocowaniem C-Mount dzięki opcjonalnemu adapterowi

Łatwe w użyciu przyciski tune i trigger

Przyciski Tune i Trigger pozwalają na konfigurację czytnika, bez wykorzystania komputera PC lub panelu HMI. Po zamontowaniu czytnika wystarczy nacisnąć odpowiedni przycisk i nic więcej. Bez względu na rodzaj kodu (etykieta, DPM) czytnik automatycznie dobiera najlepsze parametry oświetlenia, ekspozycji, ostrości oraz filtrów, aby uzyskać najwzyższy poziom odczytu. Za pomocą przycisku Trigger możemy sprawdzić czy czytnik został skonfigurowany poprawnie. Dodatkowo uzyskujemy potwierdzenie dźwiękowe oraz wizualne, za pomocą wbudowanych diód LED.

Wymiana czytników DataMan 100/200

Stacjonarne czytniki kodów serii DataMan 150/260 korzystają z tej samej konfiguracji montażu oraz przewodów, co starsze modele z serii DataMan 100/200. To zapewnia łatwą ich wymianę, bez konieczności zmiany uchwytów, bądź otworów i okablowania. Ponieważ oba modele DataMan 150/260 i DataMan 100/200 posiadają równe odległości pracy oraz pola widzenia, ich zamiana nie wymaga zmian w układzie maszyny, sprzętu lub aplikacji.



Czytniki kodów serii DataMan 150/260 – Specyfikacja

DMR150S DMR150QL DMR150Q DMR150X DMR152S DMR152QL DMR152Q DMR152X DMR260S DMR260QL DMR260Q DMR260X DMR262S DMR262QL DMR262Q DMR262X
Kody kreskowe 1-D
i Stacked
Kody kreskowe  1-D
w dowolnym położeniu
Kody data matrix 2-D
Algorytmy 1DMax
IDQuick
1DMax 1DMax
IDQuick
1DMax 2DMax* 1DMax
IDQuick
1DMax 1DMax
IDQuick
1DMax 2DMax* 1DMax
IDQuick
1DMax 1DMax
IDQuick
1DMax 2DMax* 1DMax
IDQuick
1DMax IDQuick 1DMax 2DMax*
Rozdzielczość 752 x 480 Global shutter 1280 x 960 Global shutter 752 x 480 Global shutter 1280 x 960 Global shutter
Matryca 1/3“ CMOS 1/3“CMOS 1/3“CMOS 1/3“CMOS
Prędkość akwizycji 60 fps 45 fps 60 fps 45 fps
Maksymalna prędkość odczytu 2/
sekundę
45 odczytów/sekundę 2/
sekundę
45 odczytów/sekundę 2/
sekundę
45 odczytów/sekundę 2/
sekundę
45 odczytów/sekundę
Obiektywy 6.2 mm  (3 pozycyjna lub płynna soczewka: 50..250 mm), 16 mm (ręczna ostrość lub płynna soczewka: 80 mm .. 1 m), C-Mount poprzez adapter
Przyciski Trigger
i Tune
Tak.
Quick Setup Intelligent Tuning
Celownik 2 zielone celowniki LED
Wejścia dyskretne 2 optoizolowane 2 optoizolowane
Wyjścia dyskretne 2 optoizolowane 4 optoizolowane
Status wyjść 5 diód LED oraz sygnalizator dźwiękowy
Oświetlenie Modułowe, wymienne oświetlenie: 4 niezależnie kontrolowane diody LED wysokiej mocy (czerwone, białe, niebieskie, podczerwone)
Zasilanie 5–26V DC, 2.5W (poprzez USB ) przewód z wtyczką DB-15, piny kompatybilne z DM100 Dwie opcje: 24V +/- 10% lub PoE
(Power over Ethernet)
Pobór mocy <2.5 W (USB) <3.0 W (PoE lub 24V DC)
Komunikacja RS-232 oraz USB RS-232 oraz Ethernet
Materiał Cynk
Waga 128 g 142 g
Wymiary Prosta – 43.1mm x 22.4mm x 55(63)mm
Kątowa – 43.1mm x 28.8(35.8) x 49.3mm
Prosta – 43.1mm x 22.4mm x 64mm
Kątowa – 43.1 x 35.8mm x 49.3mm
Temperatura pracy 0°C – +40°C
Temperatura przechowywania -10°C – +60°C
Wilgotność pracy i przechowywania Wilgotność
< 95% bez kondensacji
Ochrona IP-65
RoHS Certyfikat Tak
Certyfikaty
(CE, UL, FCC)
USA FCC Part 15, Class A                                                    Australia C-TICK, AS/NZS CISPR 22 / EN 55022 for Class A Equipmen t
Kanada ICES-003                                                                                                  Japonia J55022, Class A
Europa EN55022:2006 +A1:2007, Class A, EN55024:1998                                                                                  KCC
+A1:2001 +A2: 2003, EN60950                                                                   Bezpieczeństwo IEC 60950-1:2005 (2nd Edition);
System operacyjny Windows 7,10 (32/64-bit) lub Windows XP (32/64-bit)
