Czujniki wizyjne serii In-Sight 2000

Czujniki wizyjne serii In-Sight 2000 i In-Sight 2000 Mini stanowią połączenie możliwości technologii In-Sight z prostotą i przystępnością czujnika wizyjnego. Są idealnym wyborem w aplikacjach, przeznaczonych wykrywaniu błędów. Dzięki efektywnemu połączeniu sprawdzonych narzędzi wizyjnych In-Sight, prostej konfiguracji oraz modułowej konstrukcji z wymiennym oświetleniem i optyką, ustanawiają nowe standardy jakości, łatwości użytkowania oraz elastyczności zastosowania.

Interfejs In-Sight Explorer ™ EasyBuilder®, umożliwiający szybką konfigurację aplikacji krok po kroku, pozwala nawet początkującym użytkownikom osiągnąć niezwykle niezawodną wydajność kontroli w niemal każdym środowisku produkcyjnym.

Czujniki wizyjne serii In-Sight 2000 są dostępne w dwóch formach. Modułowa konstrukcja korpusu zapewnia maksymalną elastyczność montażu w ciasnych przestrzeniach, pozwala na niestandardowe okablowanie i ścieżki optyczne oraz minimalizuje potrzebę projektowania nowych opraw mechanicznych.

InSight 2000

Korzyści w skrócie:

  • Przystępne cenowo czujniki wizyjne wykorzystujące oprogramowanie In-Sight Explorer i Easy Builder – ten sam interfejs używany we wszystkich systemach wizyjnych In-Sight
  • Prosta konfiguracja zarówno dla nowych jak i obecnych użytkowników, aby sprostać wyzwaniom związanym ze zautomatyzowaną kontrolą
  • Modele z monochromatycznym lub kolorowym czujnikiem pozwalają na kontrolę obecności / braku oraz weryfikację kolorów
  • Sprawdzone, niezawodne narzędzia wizyjne Cognex In-Sight
  • Kompaktowa modułowa konstrukcja ze zintegrowaną optyką oraz oświetleniem
  • Obiektyw z automatycznym ustawianiem ostrości eliminuje potrzebę jego manualnego ustawiania lub regulacji wysokości montażu czujnika podczas zmian na linii
  • W pełni kompatybilny z oprogramowaniem komputerowym Cognex VisionView®  PC oraz panelem dotykowym VisionView 900 HMI
  • Jednoprzewodowe modele Power over Ethernet (PoE) upraszczają instalację

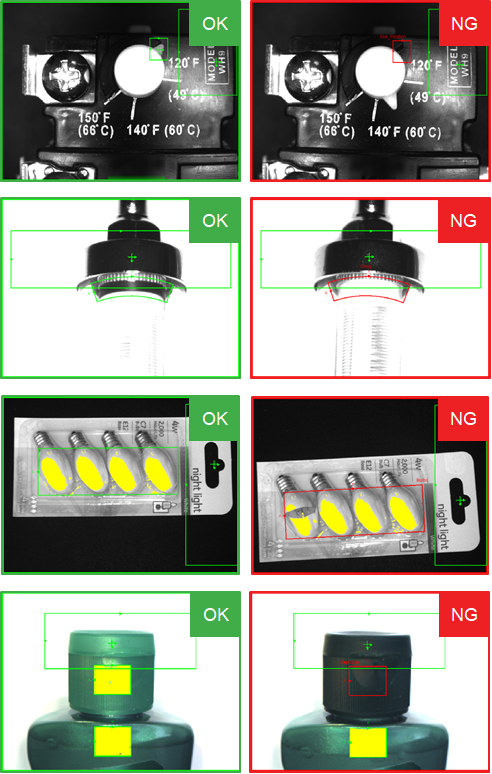

InSight 2000 przykłady

Szybka, intuicyjna konfiguracja z EasyBuilder

Dzięki intuicyjnym narzędziom do kontroli obecności / nieobecności typu „wskaż i kliknij” interfejs Easy Builder jest idealny do konfigurowania prostych inspekcji pass / fail. Jeżeli wymagane są bardziej złożone kontrole, użytkownicy mogą wykorzystać swoje doświadczenie do tworzenia aplikacji wizyjnych przy użyciu bardziej zaawansowanych systemów wizyjnych In-Sight, w tym samym interfejsie In-Sight Explorer.

InSight 2000 InSight Explorer

Rozwiązanie dla każdej gałęzi przemysłu

Czujniki wizyjne serii In-Sight 2000  dostarczają prostych wyników w postaci pass / fail w szerokim zakresie zastosowań, w wielu branżach przemysłowych. Potężna narzędzia wizyjne zapewniają stabilne wyniki kontroli detali o dowolnych kształtach i rozmiarach. W poniższych przykładach przedstawiono działanie narzędzia kontrastu do wykrywania obecności uszczelki w podzespole elektronicznym, narzędzia zliczania pikseli do identyfikacji znaków jakości na części samochodowej oraz narzędzia zliczania kolorowych pikseli do sprawdzania właściwego opakowania przekąski owocowej.

 IS 2000 aplikacje

Szeroki wybór optyki oraz oświetlenia dla różnych wymagań aplikacyjnych

Czujniki wizyjne serii In-Sight 2000 zawierają zintegrowaną soczewkę i oświetlenie LED, które eliminują potrzebę kosztownego oświetlenia zewnętrznego. Obiektywy i oświetlacze można dowolnie wymieniać, aby dostosować się do innych wymagań aplikacji (np. zmiany kontrolowanego detalu). Czujnik In-Sight 2000 w wersji  Mini posiada mniejszą obudowę, dzięki czemu idealnie nadaje się do montażu w ciasnych przestrzeniach.

Czujniki wizyjne serii In-Sight 2000

InSight 2000 opcje

Czujniki wizyjne serii In-Sight 2000 w wersji Mini

IS 2000 Mini opcje

Możliwość montażu obiektywu z mocowaniem C-Mount dzięki opcjonalnemu adapterowi

Model dla każdej aplikacji

Dostępny zarówno w wersji monochromatycznej, jak i kolorowej z różnymi kombinacjami narzędzi wizyjnych – Czujniki wizyjne serii In-Sight 2000 pozwalają na wybór poziomu możliwości, którego potrzebujesz. Niezależnie od rodzaju inspekcji dostępny jest model czujnika, odpowiedni do zadania.

Czujniki wizyjne serii In-Sight 2000
IS2000-110 IS2000-120 IS2000-130 IS2000-230 IS2001-230
Interfejs użytkownika In-Sight Explorer EasyBuilder, Cognex VisionView PC Software, panel dotykowy VisionView 900 HMI
Matryca 1/3″ CMOS, Global Shutter Monochromatyczna i kolorowa
Mocowanie obiektywu S-Mount/M12 Standardowo: Autofocus (płynna soczewka) 6.2 mm lub ręcznie ustawiana ostrość 8 mm
Opcjonalnie: Ręcznie ustawiana ostrość obiektywu o ogniskowej: 3.6 mm, 6 mm, 12 mm, 16 mm, 25 mm
Rozdzielczość obrazu 640 x 480 (standardowy) v v v v v
640 x 480 (2x powiększenie) x v v v v
800 x 600 (2x powiększenie) x x v v v
1280 x 9601 x x x x v
Oświetlenie Standardowe Rozproszone białe światło pierścieniowe LED
Opcjonalne Czerwone, niebieskie i podczerwone światło pierścieniowe LED oraz filtry na obiektyw i spolaryzowana osłona oświetlacza
Maksymalna prędkość akwizycji2 40 fps 75 fps (mono)
55 fps (kolor)
40 fps (mono)
24 fps (kolor)
Względna szybkość przetwarzania 1x 2x
Narzędzia lokalizacyjne Wzorzec v v v v v
Krawędź, Okrąg x x v v v
Narzędzia inspekcji Wzorzec v v v v v
Zliczanie pikseli x Monochromatyczna i kolor
Jasność i Kontrast x v v v v
Krawędzie x x v v v
Narzędzia pomiarowe i zliczające Dystans, Kąt & Średnica x x v v v
Wzorce & Krawędzie x x v v v
Zaawansowane funkcje OCR x x x v v
Detekcja blobów x x x v v
Filtry obrazów x x x v v
Format danych wyjściowych Pass/Fail Pass/Fail, Numeryczne3
Komunikacja & I/O Główne protokoły TCP/IP, UDP, FTP, Telnet, RS-232C
Protokoły przemysłowe OPC UA, EtherNet/IP z AOP, PROFINET Klasy B, iQSS, SLMP, SLMP Scanner, CC-Link IE Field Basic, Modbus TCP
Złącza przemysłowe (1) Przemysłowe złącze M12 Ethernet, (1) M12 Power & I/O
Wejścia & Wyjścia (1) Wyzwalanie obrazu, (1) Wejścia ogólnego przeznaczenia, (4) Wyjścia ogólnego przeznaczenia4
Mechanika Wymiary Konfiguracja liniowa: 92 mm (3.61 in) x 60 mm (2.38 in) x 52 mm (2.05 in)
Konfiguracja pod kątem prostym: 61 mm (2.42 in) x 60 mm (2.38 in) x 52 mm (2.05 in)
Waga 200 g (7.05 oz)
Materiał i stopień ochrony Barwione aluminium, IP65-obudowa znamionowa
System operacyjny Zasilanie 24 VDC ±10%, 48 W (2.0 A) maksymalne przy pracującym oświetlaczu
Możliwość konfiguracji PoE Nie
Temperatura pracy 0 °C do 40 °C (32 °F do 104 °F)

1 Dostępne w wybranych regionach sprzedaży. Zapytaj o więcej informacji naszego przedstawiciela.

2 Maksymalna częstotliwość wyświetlania klatek przy minimalnej ekspozycji; brak narzędzi wizyjnych; obraz o rozdzielczości 640 x 480 z możliwością dwukrotnego powiększenia (dla modeli 2000-120/130/230).
3 Ograniczone wyłącznie do narzędzi Pomiarowych i Zliczających.
4 (7) Dane wejściowe ogólnego przeznaczenia oraz (8) wyjścia ogólnego zastosowania, gdy używany jest opcjonalny moduł rozszerzeń we/wy CIO-1400


Czujniki wizyjne serii In-Sight 2000 w wersji Mini
IS2000-110 Mini IS2000-120 Mini IS2000-130 Mini IS2000-230 Mini IS2001-230 Mini
Interfejs użytkownika In-Sight Explorer EasyBuilder, Cognex VisionView PC Software oraoz panel dotykowy VisionView 900 HMI
Matryca 1/3″ CMOS, Global Shutter Monochromatyczna Monochromatyczna i kolorowa
Mocowanie obiektywu S-Mount/M12 Autofocus (płynna soczewka) 6.2 mm lub 16 mm
Rozdzielczość obrazu 640 x 480 (standardowa) v v v v v
640 x 480 (2x powiększenie) x v v v v
800 x 600 (2x powiększenie) x x v v v
1280 x 9601 x x x x v
Oświetlenie Standardowe Modułowe czerwone oświetlenie LED Modułowe czerwone (dla kamery monochromatycznej) i białe (dla kamery kolorowej) oświetlenie LED
Opcjonalne Białe, niebieskie i podczerwone oświetlenie LED, filtry pasmowoprzepustowe i
polaryzacyjne
Białe, niebieskie i podczerwone oświetlenie LED, filtry pasmowoprzepustowe i
polaryzacyjne oraz spolaryzowana osłona oświetlacza
Maksymalna prędkość akwizycji 40 fps 75 fps (mono)
55 fps (kolor)
40 fps (mono)
24 fps (kolor)
Relatywna prędkość przetwarzania 1x 2x
Narzędzia lokalizacyjne Wzorzec v v v v v
Krawędź, Okrąg x x v v v
Narzędzia inspecji Wzorzec v v v v v
Zliczanie pikseli x Monochromatyczne Monochromatyczne i kolorowe
Jasność i konrast x v v v v
Krawędzie x x v v v
Narzędzia pomiarowe i zliczające Dystans, Kąt i Średnica x x v v v
Wzorce i Krawędzie x x v v v
Zaawansowane funkcje OCR x x x v v
Detekcja blobów x x x v v
Filtry obrazu x x x v v
Format danych wyjściowych Pass/Fail Pass/Fail, Numeryczne3
Komunikacja & I/O Protokoły ogólnego zastosowania TCP/IP, UDP, FTP, Telnet, RS-232C
Protokoły przemysłowe OPC UA, EtherNet/IP z AOP, PROFINET Klasy B, iQSS, SLMP, SLMP Scanner, CC-Link IE Field Basic, Modbus TCP
Złącza przemysłowe (1) Przemysłowe M12 Ethernet, (1) M12 Power & I/O
Wejścia & Wyjścia (1) Wyzwalanie obrazu, (1) Wejścia ogólnego zastosowania4, (4) Wyjścia ogólnego przeznaczenia4
Mechanika Wymiary Konfiguracja liniowa: 43.1 mm (1.69 in) x 22.4 mm (0.88 in) x 64 mm (2.51 in)
Konfiguracja pod kątem prostym: 43.1 mm (1.69 in) x 35.8 mm (1.40 in) x 49.3 mm (1.94 in)
Waga 142 g (5 oz)
Materiał i poziom ochrony Barwione aluminium, IP65-obudowa znamionowa
System operacyjny Zasilanie 24 VDC ±10%, <3.0 W lub Power over Ethernet (PoE) klasy 15
Dostępność konfiguracji PoE x v v v v
Temperatura 0 °C do 40 °C (32 °F do 104 °F)

1 Dostępne w wybranych regionach sprzedaży. Zapytaj o więcej informacji naszego przedstawiciela.
2 Maksymalna częstotliwość wyświetlania klatek przy minimalnej ekspozycji; brak narzędzi wizyjnych; obraz o rozdzielczości 640 x 480 z możliwością dwukrotnego powiększenia (dla modeli 2000-120/130/230)
3 Ograniczone wyłącznie do narzędzi Pomiarowych i Zliczających
4 (7) wejścia ogólnego przeznaczenia oraz (8) wyjścia ogólnego przeznaczenia, gdy używany jest opcjonalny moduł rozszerzeń we/wy CIO-1400
5 Modele PoE nie mogą korzystać z zasilania 24VDC i odwrotnie


Pole widzenia – Czujniki wizyjne serii In-Sight 2000

Czujniki wizyjne serii In-Sight 2000 Pole widzenia

Pole widzenia – Czujniki wizyjne serii In-Sight 2000  w wersji Mini

Czujniki wizyjne serii In-Sight 2000 Mini pole widzenia
